Antenna
dan
Kabel Penghubung


Beberapa Tipe Antenna

Pada dasarnya ada beberapa tipe antenna yang biasa digunakan untuk operasional jaringan wireless Internet, diantaranya:



Kabel Coax Penghubung Antenna

Kabel coax adalah kabel yang digunakan untuk menghubungkan antenna dengan peralatan pemancar atau penerima. Kabel ini mempunyai impedansi spesifik, yang digunakan dalam wireless LAN adalah kabel coax yang memiliki impedansi 50 ohm.




Sialnya, komponen yang paling mematikan dalam instalasi wireless Internet adalah kabel coax ini karena memiliki redaman. Pada tabel di bawah diperlihatkan redaman dari beberapa jenis coax pada frekuensi 2.4GHz.


Tipe Kabel

Redaman / 10 meter

(pada frekuensi 2.4GHz).

RG 8

3.3 dB

LMR 400

2.2 dB

Heliax 3/8”

1.76 dB

LMR 600

1.7 dB

Heliax ½”

1.2 dB

Heliax 5/8”

0.71 dB

Pengalaman di lapangan, sebaiknya gunakan kabel heliax atau LMR. Memang harganya lumayan mahal sekitar Rp. 250.000-an / meter jika beli baru, kadang-kadang kita dapat memperoleh-nya dengan harga murah kalau sedang untung. Sebaiknya, jangan sekali-sekali menggunakan kabel RG-8 kalau anda ingin selamat.


Konektor Antenna

Sambungan antara peralatan WLAN, coax & antenna menjadi sangat penting artinya karena konektor merupakan peredam daya jika instalasinya kurang baik. Paling tidak konektor yang baik akan memakan daya sekitar 0.3-0.5 dB. Konektor N & SMA yang di rancang untuk bekerja pada frekuensi tinggi. Ada beberapa tipe konektor yang digunakan untuk instalasi WLAN, yaitu:




N-Female biasanya digunakan pada sisi antenna atau anti petir.






N-male sambungan di kabel coax yang akan menghubungkan ke antenna.




Konektor SMA male Right Hand Polarization biasanya dihubungkan ke kabel coax kecil (pig tail) untuk dihubungkan ke konektor pada card WLAN.



Konektor SMA female right hand polarization biasanya terpasang pada card WLAN.

Untuk menyambungkan card WLAN yang terpasang konektor SMA untuk coax kecil, ke kabel coax LMR atau Heliax yang diameter-nya lebih besar. Biasanya dibuatkan kabel penghubung dengan konektor yang berbeda (N & SMA). Kabel ini di kenal sebagai pig tail.


Grounding System

Pada dasarnya ada tiga (3) jenis grounding system, yaitu:



Yang kita perlukan dalam operasional WLAN adalah Lightning Ground dan RF Ground, kedua-nya harus diletakan pada tempat yang terpisah, jangan di jadikan satu.


RF Grounding system terutama dibutuhkan untuk antenna omnidirectional atau sectoral. Untuk antenna directional biasanya tidak dibutuhkan, karena salah satu bagian dari antenna directional telah menjadi RF ground itu sendiri. RF ground dapat dibuat dari beberapa kabel radial di tanah yang di sambungkan ke ground coax.


Lightning Ground secara detail dapat dilihat di http://www.arrl.org/tis/info/lightning.html. Beberapa rekan biasanya menggunakan air di sumur bor sebagai ground yang baik. Intinya, kita harus menyediakan tempat dengan resistansi yang paling rendah bagi petir agar masuk ke jalur yang kita sediakan. Tentunya dengan adanya lightning ground ini maka diperlukan peralatan anti-petir di hubungkan ke kabel coax yang kita gunakan agar bisa menyalurkan petir ke lightning ground.


Polarisasi Antenna

Dalam dunia elektromagnetik sinyal / gelombang radio dapat merambat di udara dengan dua polarisasi yang saling tegak lurus tergantung jenis medan yang di tumpanginya, medan listrik atau medan magnit.


Menggunakan polarisasi antenna yang tepat akan memungkinkan kita untuk:




Antenna di bawah berada pada posisi polarisasi horizontal. Perhatikan antenna dipole yang berada di muka reflector parabola berada pada posisi horizontal. Polarisasi horizontal biasanya digunakan untuk hubungan komunikasi point to point (P2P).






Pada gambar di bawah adalah antenna sektoral yang biasa di pasang pada base station (BTS) tempat Akses Point di letakan. Karena antenna sektoral ini harus memberikan servis kepada beberapa stasiun sekaligus atau Point To Multi Point (P2MP) maka biasanya menggunakan polarisasi vertikal. Antenna omnidirectional merupakan contoh lain antenna yang menggunakan polarisasi vertikal.

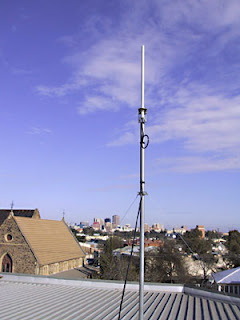

Antenna Omnidirectional

Antenna omnidirectional di rancang untuk memberikan servis dalam radius 360 derajat dari titik lokasi. Sangat cocok untuk Akses Point untuk memberikan servis bagi WARNET sekitarnya dalam jarak dekat 1-4 km-an. Antenna jenis ini biasanya menpunyai Gain rendah 3-10 dBi.


Gambar pola radiasi antenna omnidirectional dapat dilihat pada gambar di bawah. Potongan medan horizontal memperlihatkan radiasi yang hampir berbentuk lingkaran 360 derajat.



Potongan medan vertikal memperlihatkan penampang yang medan yang sangat tipis pada sumbu vertikal. Hal ini berarti hanya statiun-stasiun yang berada di muka antenna saja yang akan memperoleh sinyal yang kuat, stasiun yang berada di atas antenna akan sulit memperoleh sinyal.


Antenna Sektoral

Antenna sektoral seperti hal-nya Antenna Omnidirectional mempunyai polarisasi vertikal & dirancang untuk digunakan pada base stasion (BTS) tempat Akses Point berada.


Berbeda dengan antenna omnidirectional yang dapat memberikan servis dalam jangkauan 360 derajat. Antenna sektoral hanya memberikan servis pada wilayah / sektor yang terbatas. Biasanya 45-180 derajat saja. Keuntungan yang diperoleh dengan membatasi wilayah servis tersebut, antenna sektoral mempunyai gain yang lebih besar daripada antenna omnidirectional. Biasanya antenna sektoral mempunyai gain antara 10-19 dBi.


Tampak pada gambar potongan medan horizontal antenna sectoral yang hanya melebar pada satu sisi saja. Sedang pada potongan medan vertikal-nya sangat pipih seperti antenna omnidirectional.






Antenna Directional

Antenna Directional secara umum ada dua jenis, yaitu:

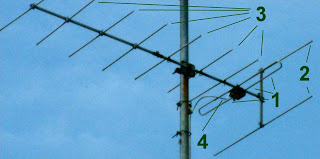

Antenna yagi mempunyai penguatan lebih kecil (7-15 dBi) tampak pada gambar samping beberapa contohnya. Semakin banyak anak radiator yang digunakan, semakin tinggi penguatan antenna tersebut. Pola radiasinya diperlihatkan pada gambar di bawah ini. Bentuknya kira-kira seperti bola baik pada potongan medan horizontal maupun vertikalnya.




Antenna Parabola biasanya mempunyai penguatan minimal sekitar 18-28 dBi. Tampak pada gambar samping sebuah antenna parabola dengan polarisasi horizontal yang biasa digunakan untuk komunikasi point to point (P2P).



Tampak pada gambar potongan medan polarisasi antenna baik yang horizontal & vertikal sangat lancip. Memang antenna parabola ini mempunyai penguatan yang besar, tetapi harus di kompensasi dengan lebar beam (beam width) yang sangat sempit. Artinya jika arah antenna tergeser sedikit maka sinyal akan hilang di ujung yang lain.


Menggunakan antenna 24dBi untuk jarak dekat tidaklah effektif. Saran bagi para pengguna WLAN, sebaiknya di gunakan antenna dengan gain secukupnya supaya reliabilitas tetap tinggi dari gangguan mekanik, seperti antenna tergeser dll.



Antenna Buatan Sendiri

Mungkinkah membuat sendiri antenna untuk WLAN 2.4GHz? Mengapa tidak? Ada beberapa referensi menarik di Internet yang dapat memberikan inspirasi bagaimana membuat sendiri Antenna 2.4GHz sendiri, diantaranya adalah:
